MÉCANIQUE 1èreSTI.GC

TD2

Modélisation des liaisons et des actions mécaniques LE CENTRE DE GRAVITÉ

COMPÉTENCE : CM2

CENTRE DE GRAVITE

On donne :

• Différentes sections droites;.
• Les données comportent des paramètres a, b, c, d, qui dépendent des noms et prénoms de chacun, selon le tableau ci-dessous :

A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
0	1	2	3	4	0	1	2	3	4	0	1	2	3	4	0	1	2	3	4	0	1	2	3	4	0

Le paramètre, a, correspond à la première lettre du nom
Le paramètre, b, correspond à la dernière lettre du nom
Le paramètre, c, correspond à la première lettre du prénom
Le paramètre, d, correspond à la dernière lettre du prénom

On demande :

1. Compléter le tableau des paramètres a, b, c, d;

a	b	c	d

2. De placer le repère , judicieusement;
3. De déterminer la position du centre de gravité G.

On exige :

• Présentation rigoureuse;
• Vérification des résultats.

---

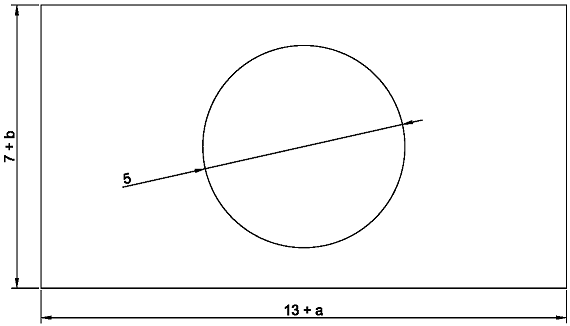

Figure 1

---

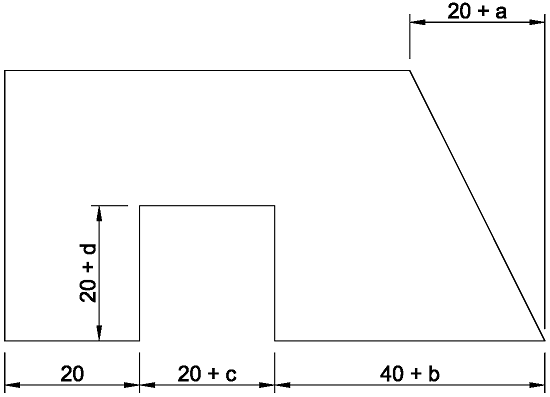

Figure 2

---

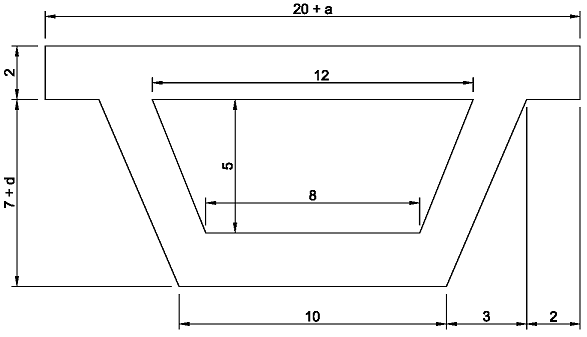

Figure 3

---

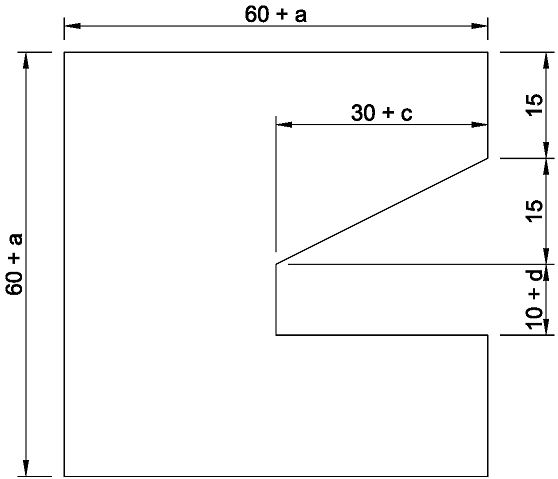

Figure 4

---
