MÉCANIQUE
1èreSTI.GC

TD2
Vérification

EXERCICE 4

Modélisation des liaisons et des actions mécaniques

LE CENTRE DE GRAVITÉ

COMPÉTENCE :
CM2

Exercice 2:

Nom :

Prénom :

a

b

c

d

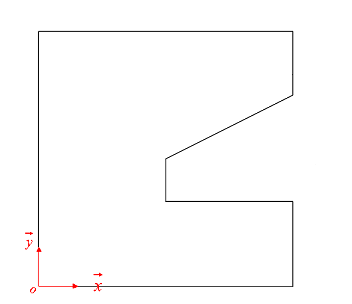

  1. Comme la section ne supporte pas de symétrie, nous allons placer le repère comme sur la figure suivante :

  1. Il faut maintenant décomposer la section en surfaces élémentaires, pour pouvoir déterminer la position du centre de gravité. aide

    De là, vous pouvez remplir un tableau comme suit :

Élément

Surface Si

XGi

YGi

Moment statique
de la surface i/(oy)

Moment statique
de la surface i/(ox)

Surface 1



Surface 2



Surface ...



  1. Proposer et vérifier vos valeurs :

XG =

 m

YG =

 m
