SQ12-BARDAGE + OSSATURE BOIS

LE MUR A OSSATURE BOIS (MOB) DTU 31.2

A. MISE EN OEUVRE DES MURS A OSSATURE BOIS SUR CHANTIER

REGLE GENERALE

1) Interface avec le soubassement

Tout élément structurel en bois (dont la lisse basse, ou à défaut la traverse basse) du mur à ossature bois doit se situer au minimum à une distance de 200 mm du sol fini extérieur.
Une barrière d'étanchéité à l'eau (remontées capillaires) et un dispositif d'étanchéité à l'air (cordons de mousse imprégnée pré-comprimée) doivent être interposés entre la lisse basse ou traverse basse et l'ouvrage de soubassement. Bande d’arase pour coupure de capillarité.

2) Lisse basse

Elle n’est pas systématique (voir tab 8 ci-dessous). Lisse basse d’implantation 145*45 mm. Cette lisse permet l’implantation des murs périphériques et de refends. La largeur de la lisse basse doit être au moins égale à celle des bois de l'ossature constituant les éléments de structure de mur. Elle est fixée mécaniquement à l’aide de vis tirefond ou de goujon d’ancrage.

Vis tirefond

Goujon d’ancrage

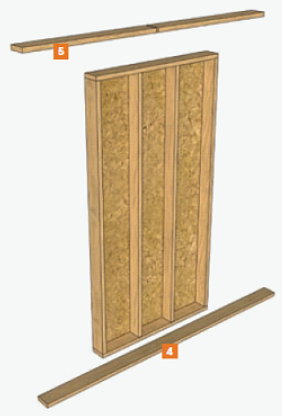

3) Mise en place du module d’ossature

Composé de traverses basse et haute et de montants espacés de 60 cm maximum. Ces éléments ont une section de 145*45 mm.

Un voile de contreventement est fixé sur les montants et les traverses. Ce voile est de type OSB d’épaisseur d’env. 12 mm.

Ce module est fixé mécaniquement sur la lisse basse, soit directement sur le soubassement.

4) Une lisse haute de chainage sera fixée en tête de mur.

À tous les niveaux, chaque mur à ossature bois extérieur et intérieur doit être couronné par un élément de chaînage constitué par une lisse haute rapportée.

Nota :

1- Des lisses intermédiaires peuvent être positionnées entre les montants pour éviter leurs flambement.

2- Des renforts seront prévus au droit des baies recevant les menuiseries.

5) Mise en œuvre des isolants semi-rigides entre montants d'ossature

Un isolant d’épaisseur 140 mm est inséré entre les montants.
Les isolants insérés entre montants doivent être semi-rigides. L'épaisseur maximale des isolants doit correspondre à la largeur des montants.

6) Mise en œuvre d'une barrière à la diffusion de vapeur d'eau (PV)

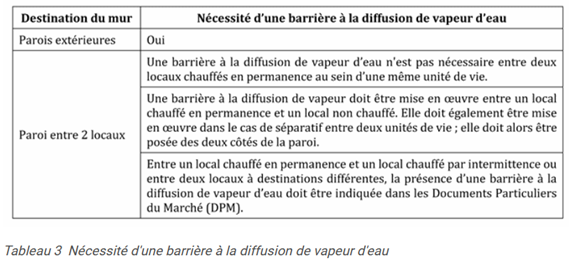

La nécessité de la mise en œuvre d'une barrière à la diffusion de vapeur d'eau est fonction du type de mur selon le Tableau 3.

Mise en place d’un pare vapeur continu sur la face intérieure.

7) Mise en place d’un pare pluie

Sur la face extérieure fixé à l’aide de tasseaux. Une épaisseur de 2 cm minimum doit être assurée entre la bardage et le mur.
Les caractéristiques techniques sont données dans le DTU 31.2 chapitre 9.3.3 Mise en œuvre d'un pare-pluie souple ou d'un écran rigide.

B. LE DOUBLAGE INTERIEUR

Coté intérieur, un doublage peut être mis en place. Voir cours CL DB FP. Cela permet le passage des lots techniques.

C. LE BARDAGE AVEC ou SANS ITE

Coté extérieur, un bardage rapporté peut être mis en place avec ou sans ITE. Voir cours sur le bardage.

D. Position du PV et règle des 2/3 – 1/3

Quelle que soit la valeur de la perméance de la barrière à la diffusion de vapeur d'eau du mur, l'épaisseur de l'isolant de doublage intérieur doit être limitée de façon à ce que sa résistance thermique soit toujours inférieure ou égale à la moitié de celle de l'isolant du mur (règle dite des 2/3 - 1/3) tout en restant inférieure à 100 mm (voir figure 8).
