SQ12-BARDAGE + OSSATURE BOIS

BARDAGE

Le bardage est constitué d’une peau (partie visible de l’extérieur) qui peut être en acier, en bois (clin) en pierre, en matériaux composite, ...
Cette peau est fixée sur une ossature métallique (cas courant) ou en bois.

bardage

LE BARDAGE RAPPORTE

Un bardage rapporté est réalisé sur une paroi soit maçonnée, soit un voile ou un mur à ossature bois. Le bardage aura deux types de pose :

1. La pose verticale :
C’est-à-dire que la peau est posée de manière verticale.

bardage

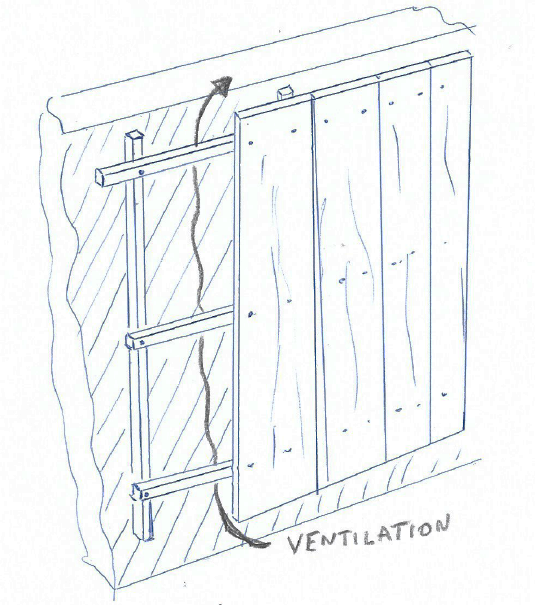

Dans ce cas, il y aura une double ossature pour permettre une ventilation entre la peau de bardage et la paroi.
En partant du support (mur) une ossature verticale (elle permet la ventilation) suivi d’une ossature horizontale, et enfin la peau.

bardage
2. La pose horizontale :
bardage

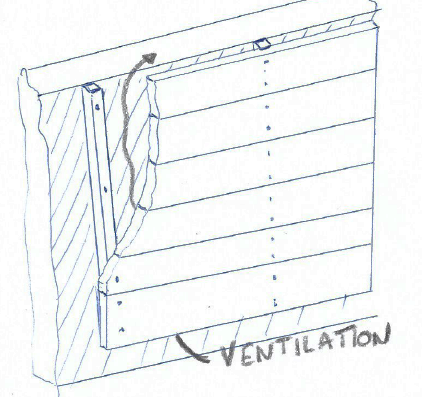

Un bardage horizontal aura donc une simple ossature verticale.

bardage

LE BARDAGE (NON RAPPORTE)

Ce bardage est réalisé sur une structure type portique (métallique, bois ou béton). On le retrouve le plus souvent dans les bâtiments industriels.

bardage

On retrouvera deux principaux types de bardage :

1. Le bardage simple peau (hangar non isolé)

Pose verticale avec double ossature.

bardage

Pose horizontale avec simple ossature.

bardage
2. Le bardage double peau (bâtiment isolé)

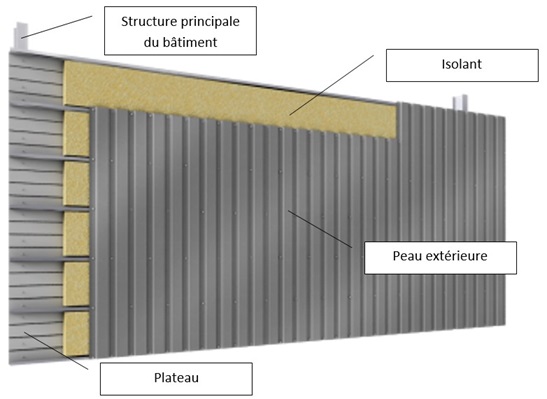

En partant de l’intérieur du bâtiment, on retrouve un plateau fixé horizontalement sur la structure principale du bâtiment, l’isolant intégré dans le plateau puis la peau extérieure.

bardage

Pose verticale (1) isolant simple ; Plateau, puis la peau est fixée sur les lèvres des plateaux.

bardage

Pose verticale (2) isolant double ; Plateau + ossature inclinée puis la peau.

bardage

Pose horizontale ; Plateau + ossature verticale.

bardage

LE BARDAGE (Pour aller plus loin)

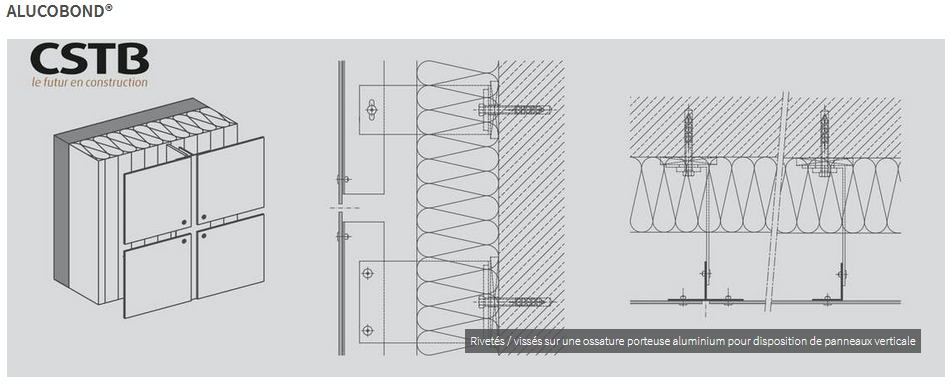

Il existe bien sûr une multitude de procédés qui seront à étudier au cas par cas selon leur AT (Avis Technique). Néanmoins on retrouvera toujours le principe d’une ossature (simple ou double) et une peau extérieure.
Exemple :

bardage
