MÉCANIQUE TleSTI.GC

TD2

STATIQUE STABILITÉ AU RENVERSEMENT

COMPÉTENCE : CM4

STABILITÉ D'UN MUR DE SOUTÈNEMENT.

On donne :

• Le schéma coté en m du mur de soutènement;
• L'intensité des charges.
• Les données comportent des paramètres a, b, c, d, qui dépendent des noms et prénoms de chacun, selon le tableau ci-dessous :

A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
0	1	2	3	4	0	1	2	3	4	0	1	2	3	4	0	1	2	3	4	0	1	2	3	4	0

Le paramètre, a, correspond à la première lettre du nom
Le paramètre, b, correspond à la dernière lettre du nom
Le paramètre, c, correspond à la première lettre du prénom
Le paramètre, d, correspond à la dernière lettre du prénom

L'étude sera menée pour une largeur de mur de 1m.
• Le mur est en béton armé (d = 2,5 t/m3);
• La terre a une masse volumique de 1,5 t/m3;
• La poussée des terres est de (80 + 10*c) kN/ml en pied de mur;
• La butée est de (0,03 + d/100) kN/ml en pied de fondation.

On demande :

1. Compléter le tableau des paramètres a, b, c, d ;

a	b	c	d

• La poussée des terres est de (80 + 10*c) kN/ml soit : .........;
• La butée est de (0,03 + d/100) kN/ml soit : .................

2. Lister les différentes charges qui s'appliquent sur le mur.

3. Préciser celles qui participent à la stabilité et au renversement par rapport à A.

STABILITÉ	RENVERSEMENT

4. Vérifier la stabilité du mur au renversement par rapport au point A.

On exige :

• La cohérence des résultats avec les unités.

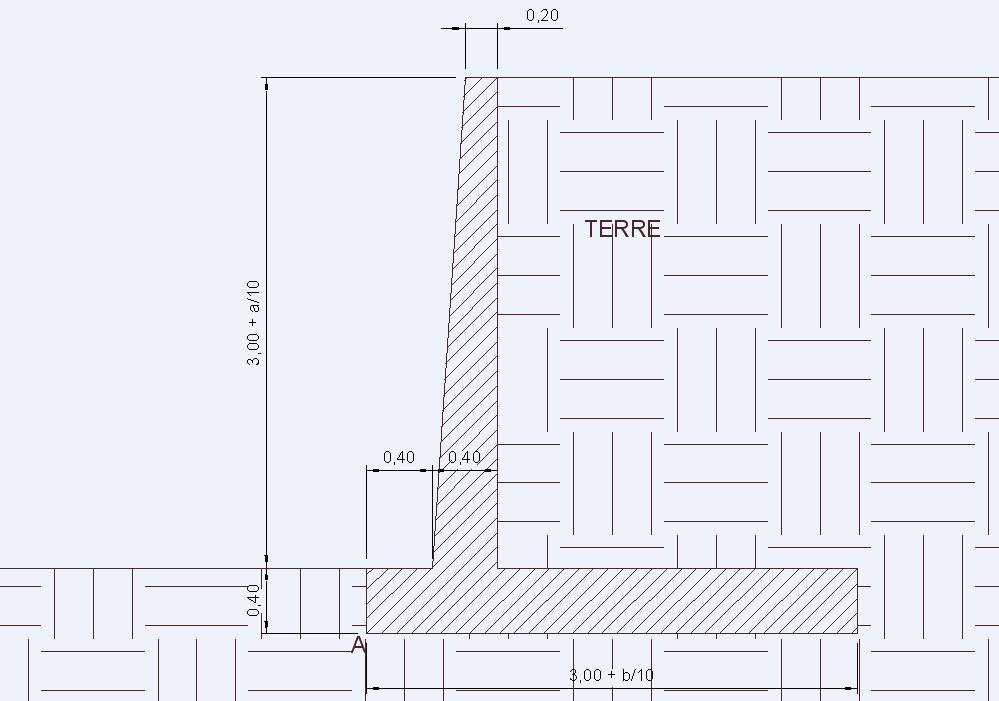

Figure 1 : Mur Cantilever.
