MÉCANIQUE 1èreSTI.GC

TD7

STATIQUE LE PRINCIPE FONDAMENTAL DE LA STATIQUE.

COMPÉTENCE : CM4

STATIQUE ANALYTIQUE : STRUCTURES.

On donne :

• Le schéma coté en m des structures ;
• L'intensité des forces et des charges.
• Les paramètres a, b, c, d, dépendent des noms et prénoms de chacun selon le tableau :

A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1

Le paramètre, a, correspond à la première lettre du nom
Le paramètre, b, correspond à la dernière lettre du nom
Le paramètre, c, correspond à la première lettre du prénom
Le paramètre, d, correspond à la dernière lettre du prénom

On demande :

1. Déterminer les actions de liaisons par les équations d'équilibre ;

On exige :

• La cohérence des résultats avec la liaison réelle.

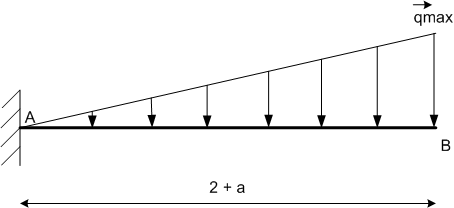

Exercice 1 :	Données : qmax = (a * 10) daN/m

---

Exercice 2 :	Données : qmax = (b * 10) daN/m

---

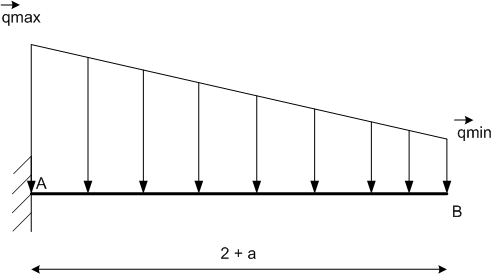

Exercice 3 :	Données : qmax = (c * 20) daN/m qmin = (c * 10) daN/m

---

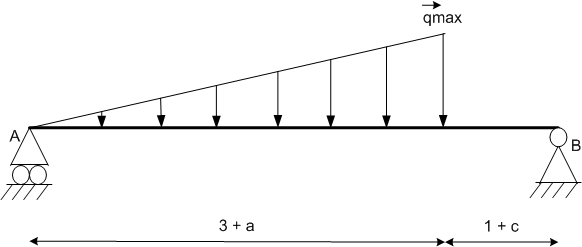

Exercice 4 :	Données : qmax = (a * 10) daN/m

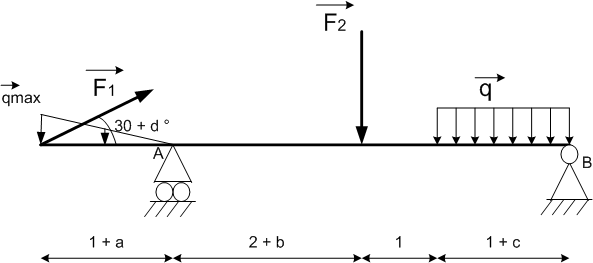

Exercice 5 :	Données : q = (a * 10) daN/m qmax = (b * 10) daN/m F1 = (c * 5) daN F2 = (d * 5) daN

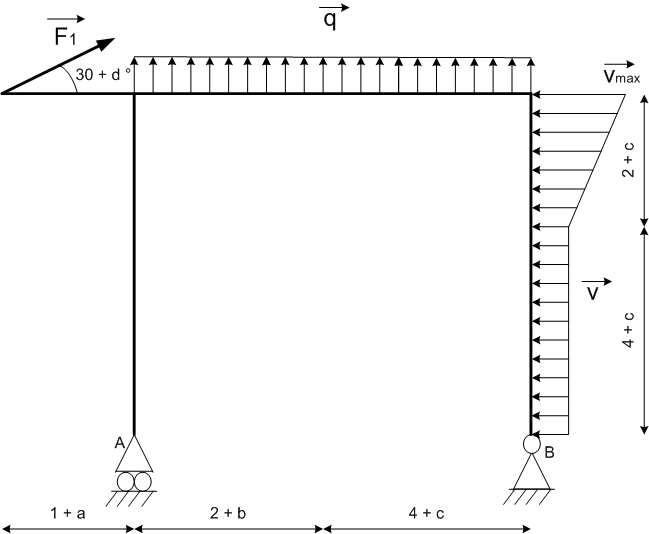

Exercice 6 :	Données : q = (b * 10) daN/m v = (b * 10) daN/m vmax = (b * 20) daN/m F1 = (d * 5) daN
