MÉCANIQUE 1èreSTI.GC

TD6

STATIQUE LE PRINCIPE FONDAMENTAL DE LA STATIQUE.

COMPÉTENCE : CM4

STATIQUE ANALYTIQUE : STRUCTURES.

On donne :

• Le schéma coté en m des structures ;
• L'intensité des forces et des charges.
• Les paramètres a, b, c, d, dépendent des noms et prénoms de chacun selon le tableau :

A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z
1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1

Le paramètre, a, correspond à la première lettre du nom
Le paramètre, b, correspond à la dernière lettre du nom
Le paramètre, c, correspond à la première lettre du prénom
Le paramètre, d, correspond à la dernière lettre du prénom

On demande :

1. Déterminer les actions de liaisons par les équations d'équilibre ;

On exige :

• La cohérence des résultats avec la liaison réelle.

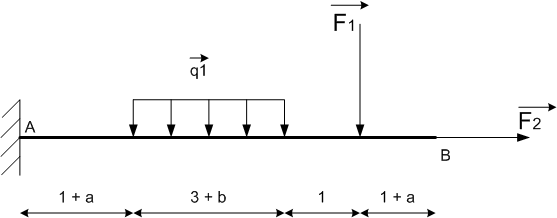

Exercice 1 :	Données : q1 = (a * 100) daN/m F1 = (b * 50) daN F2 = c kN

---

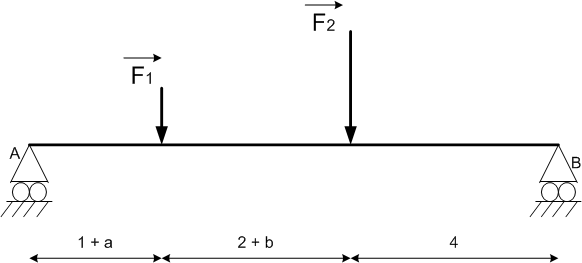

Exercice 2 :	Données : F1 = 20 + c kN F2 = 50 + d kN

---

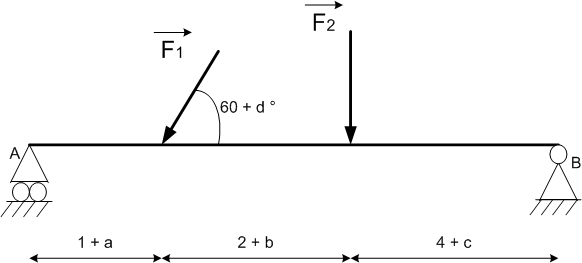

Exercice 3 :	Données : F1 = 20 + c kN F2 = 50 + d kN

---

Exercice 4 :	Données : q1 = (a * 100) daN/m F1 = (b * 50) daN F2 = (c * 10) daN

Exercice 5 :	Données : q = (a * 10) N/m v = (b * 100) N/m F1 = (c * 5) daN

Exercice 6 :	Données : n = (a * 10) N/m v = (b * 100) N/m

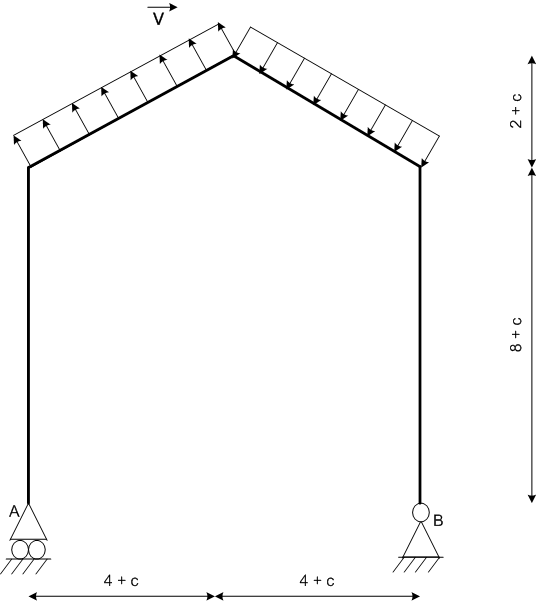

Exercice 7 :	Donnée : v = (a * 100) N/m

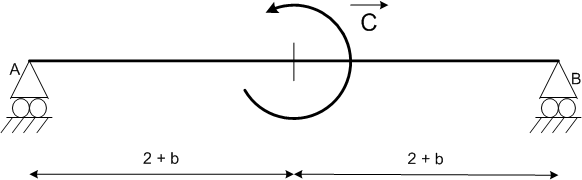

Exercice 8 :	Donnée : C = (d * 100) Nm

Exercice 9 :	Données : C1 = (c * 15) daNm C2 = (c * 15) daNm

Exercice 10 :	Données : q = (c + 35) daN/m C = (c * 20) daNm

Exercice 11 :	Données : q = 5 daN/m

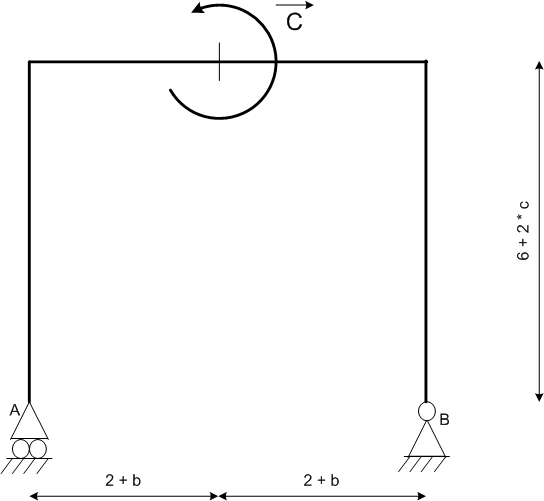

Exercice 12 :	Donnée : C = (20 + 10 * c) daNm

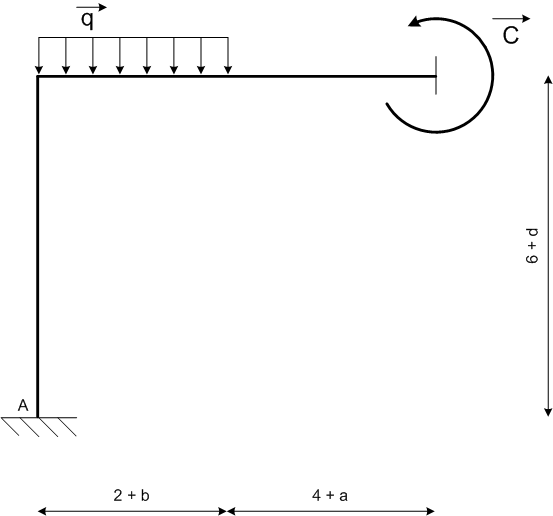

Exercice 13 :	Données : q = (d * 35) daN/m C = (c * 20) daNm

Exercice 14 :	Données : q = (d + 35) daN/m C = (c * 20) daNm
