MÉCANIQUE 1èreSTI.GC

TD4

STATIQUE LE PRINCIPE FONDAMENTAL DE LA STATIQUE.

COMPÉTENCE : CM4

STATIQUE ANALYTIQUE : STRUCTURES.

On donne :

• Le schéma coté en m des structures ;
• L'intensité des forces et des charges.

On demande :

1. Déterminer les actions de liaisons par les équations d'équilibre ;

On exige :

• La détermination analytique ou graphique exacte des actions de liaison ;
• La cohérence des résultats avec la liaison réelle.

Exercice 1 :	Données : q1 = 500 daN/m F1 = 2600 daN F2 = 1,4 kN

---

Exercice 2 :	Données : q1 = 7,5 kN/m F1 = 2050 daN F2 = 5000 daN F3 = 20,50 kN

---

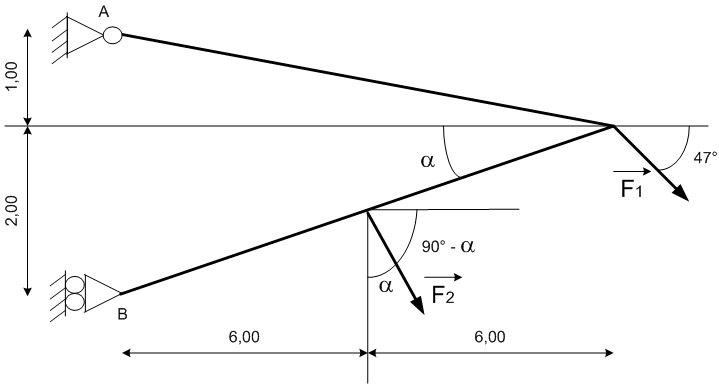

Exercice 3 :	Données : F1 = 5010 daN F2 = 2500 daN Calculer l'angle alpha

---
