MÉCANIQUE 1èreSTI.GC

TD2

STATIQUE LE PRINCIPE FONDAMENTAL DE LA STATIQUE.

COMPÉTENCE : CM4

STATIQUE ANALYTIQUE : STRUCTURES.

On donne :

• Le schéma coté des structures ;
• L'intensité des forces et des charges.

On demande :

1. Dessiner le solide avec les forces extérieures et les actions de liaison ;
2. Déterminer les actions de liaisons par les équations d'équilibre ;

On exige :

• La détermination analytique ou graphique exacte des actions de liaison ;
• La cohérence des résultats avec la liaison réelle.

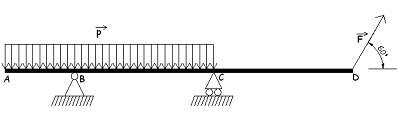

Exercice 1 :	Données : p = 10 kN/m F = 20 kN BC = 2 x AB = CD = 2m

---

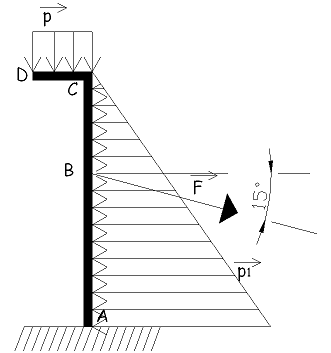

Exercice 2 :	Données : p = 20 kN/m p1max = 60 kN/m F = 100 kN AB = 3m BC = 2m CD = 1m

---

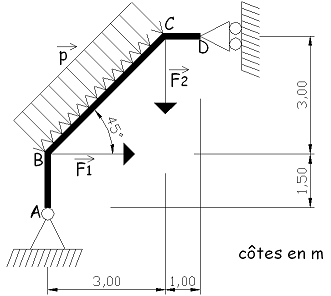

Exercice 3 :	Données : p = 5 kN/m F1 = 10 kN F2 = 14 kN

---

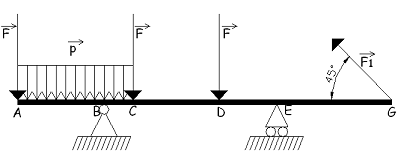

Exercice 4 :	Données : p = 10 kN/m F = 30 kN F1 = 28 kN AB = 3 x BC = CD = 3m DE = 2m EG = 4m

---

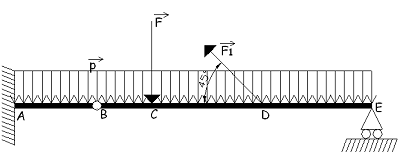

Exercice 5 :	Données : p = 10 kN/m F = 30 kN F1 = 28 kN AB = 3m BC = 2m CD = DE = 4m

---
