MÉCANIQUE 1èreSTI.GC

TD1

STATIQUE LE PRINCIPE FONDAMENTAL DE LA STATIQUE.

COMPÉTENCE : CM4

Structures à un solide lié à une fondation par encastrement.

On donne :

• Le schéma coté des structures ;
• L'intensité des forces et des charges.

On demande :

1. Dessiner le solide avec les forces extérieures et les actions de liaison ;
2. Déterminer les actions de liaisons en A (fondation-structures) par les équations d'équilibre ;
3. Même question pour la liaison en B (solide AB - reste de la structure);

On exige :

• La détermination analytique ou graphique exacte des actions de liaison ;
• La cohérence des résultats avec la liaison réelle.

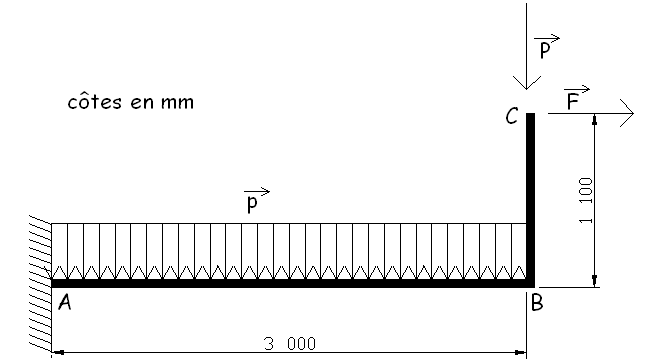

Exercice 1 : Balcon.	Données : p = 8,5 kN/m F = 1 kN P = 4,5 kN

---

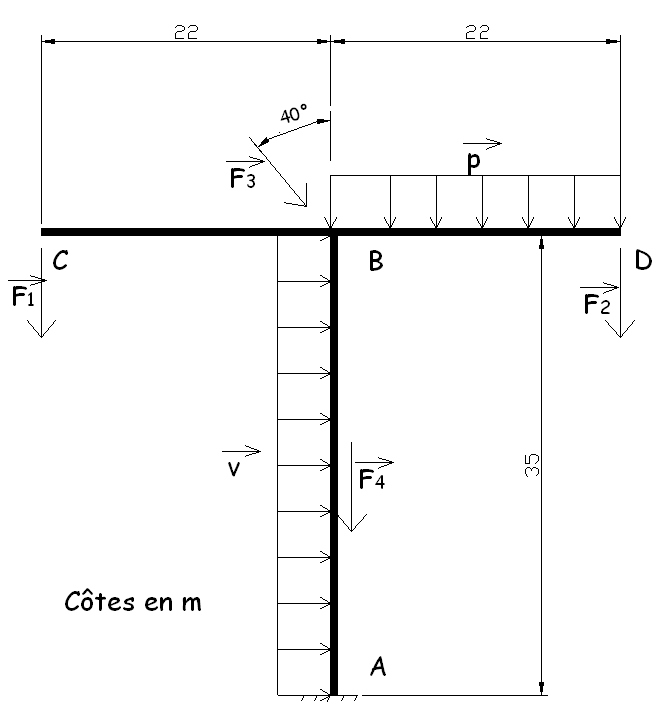

Exercice 2 : Pont à encorbellement.	Données : p = 20 kN/m v = 9 kN/m F1 = 450 kN F2 = 350 kN F3 = 40 kN F4 = 3500 kN

---

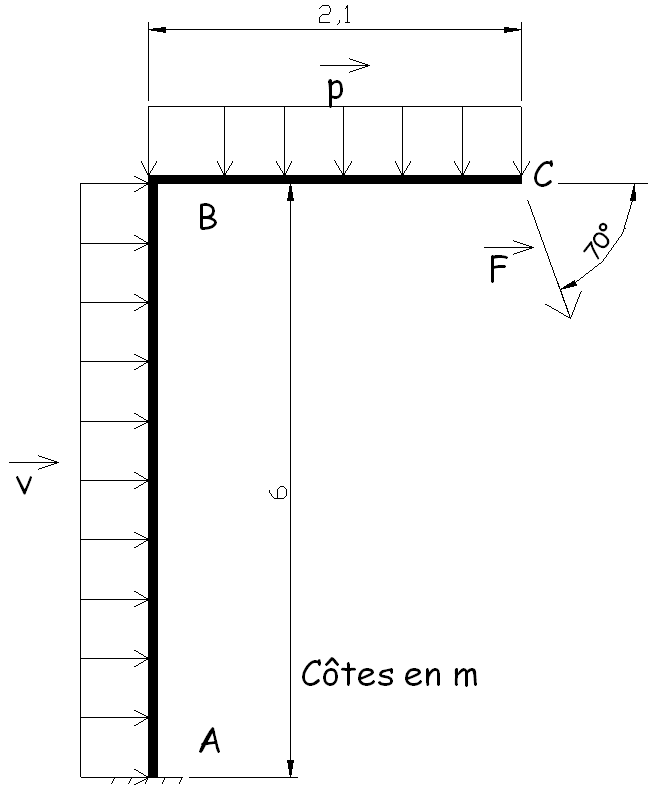

Exercice 3 : Potence.	Données : p = 0,9 kN/m v = 0,6 kN/m F = 3 kN

---

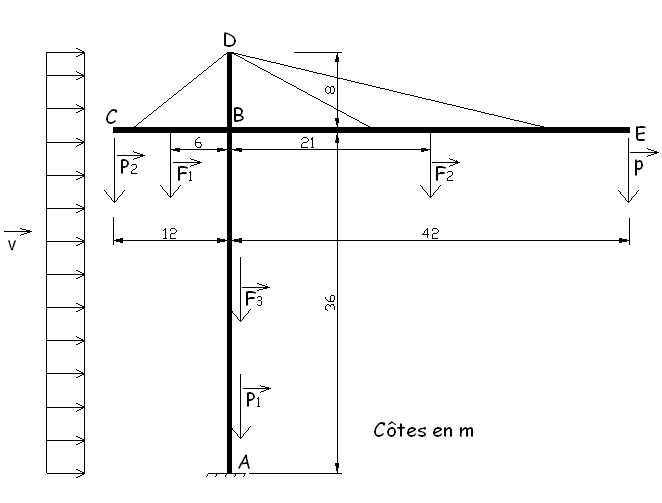

Exercice 4 : Grue à tour.	Données : v = 1 kN/m F1 = 25 kN F2 = 80 kN F3 = 150 kN P = 10 kN P1 = 450 kN P2 = 100 kN

---
