STI2D - AC

AC.2.3. Modélisation, essais et simulations

Réf. 2.3.1

Etude des structures : PFS

TD

LE PRINCIPE FONDAMENTAL DE LA STATIQUE

Travail demandé :

Pour chaque étude de cas suivante, vous allez devoir proposer :

  1. Une modélisation dans le repère (O,x,y) en faisant apparaître les liaisons entre le solide isolé et « l’extérieur ».( sauf pour le balcon)
  2. Une modélisation dans le repère (O,x,y) en faisant apparaître les actions mécaniques remplaçant les liaisons.
  3. Déterminer la valeur des actions mécaniques à l’aide du PFS
  4. Faire un bilan graphique.

Étude de cas n°1 : Le plongeoir :

Figure 1 : Le plongeoir

Données :

« Poids » de l'homme : 80 kg

« Poids » de la planche : 10 kg/m

Étude de cas n°2 : Le balcon :

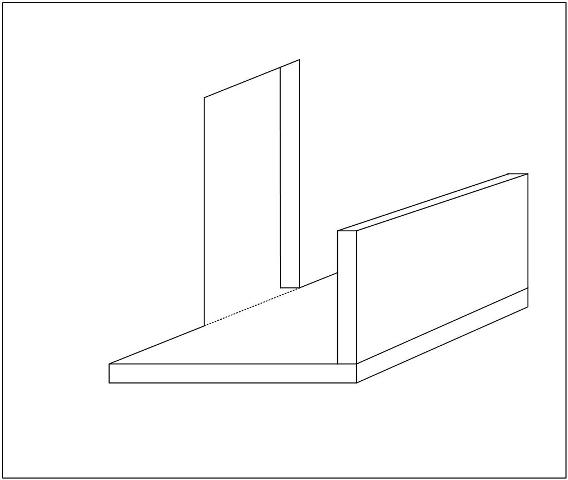

Figure 2 : Le balcon

Données :

p = 8.5 kN/m; F = 1 kN; P = 4,5 kN

Étude de cas n°3 : L’abris bus :

Figure 3 : L'abri bus

Données :

Charge répartie de l'abri : 10 daN/m
