MÉCANIQUE 1èreSTI.GC

TD3

Modélisation des liaisons et des actions mécaniques LE CENTRE DE GRAVITÉ

COMPÉTENCE : CM2

CENTRE DE GRAVITE

On donne :

• La section droite de divers éléments (cf. fig.1, 2, 3, 4, 5).

On demande :

1. Déterminer la position du centre de gravité G, pour chaque élément.

On exige :

• Une attention particulière à la présentation et à la rédaction.

---

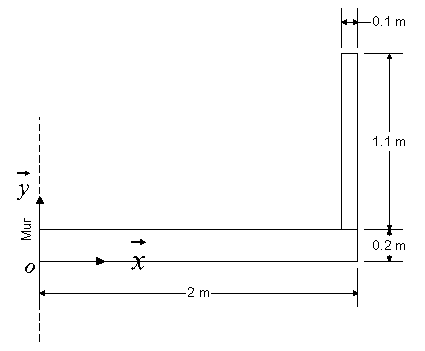

Figure 1 : Balcon

---

Figure 2 : Entrevous creux

---

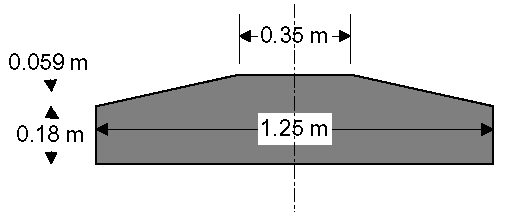

Figure 3 : Semelle filante avec glacis

---

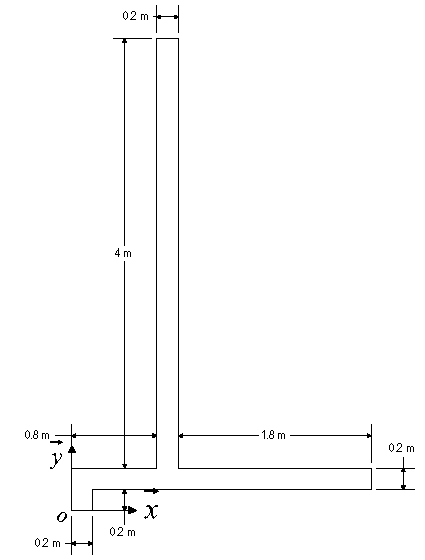

Figure 4 : Mur de soutènement avec bêche.

---

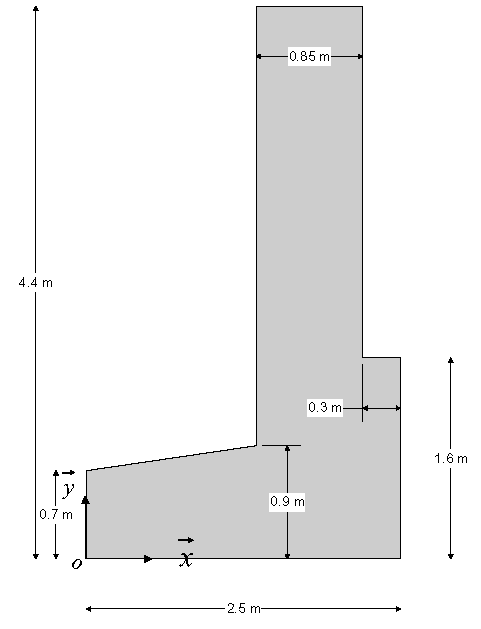

Figure 5 : Culée de pont.

---
