Les sollicitations - Étude de cas
Poutre

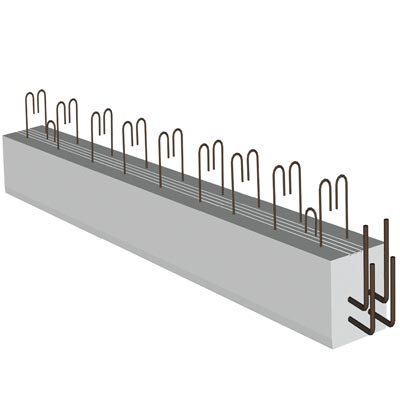

Le support de l'étude est une poutre en béton armé. (Cf. illustration suivante)
1. Objectifs :
2. Calcul des actions mécaniques de liaisons :
3. Étude des sollicitations :
4. Étude des valeurs particulières pour le tracé :
5. Le tracé des diagrammes :
Le schéma mécanique proposé est le suivant : (Repère :
)
Avec p = 6,5 kN/m, et F = 10 kN
1. Objectifs :
Le but de cette étude est de déterminer les sollicitations N, V et M dans cette structure.
2. Calcul des actions mécaniques de liaisons :
On applique le PFS (Principe fondamental de la statique). Voir cours de première.
3. Étude des sollicitations :
4. Étude des valeurs particulières pour le tracé :
1ère Coupure
 |
 |
 |
 |
0 |
0 |
 |
-23 |
-16.5 |
 |
0 |
19.75 |
2ème Coupure
 |
|
 |
|
0 |
0 |
|
-6.5 |
6.5 |
|
19.75 |
23 |
3ème Coupure
 |
|
 |
|
0 |
0 |
|
16.5 |
23 |
|
19.75 |
0 |
5. Le tracé des diagrammes :
