SQ2 : CHARPENTE - COUVERTURE

RESSOURCES POUR LES TD

TD1 - CHARPENTE ET COUVERTURE D'UNE MAISON.

REPÉRAGE OUVRAGES DE CHARPENTE & DE COUVERTURE



activité
  1. Sur les plans, faire le repérage des différents ouvrages de charpente et de couverture.

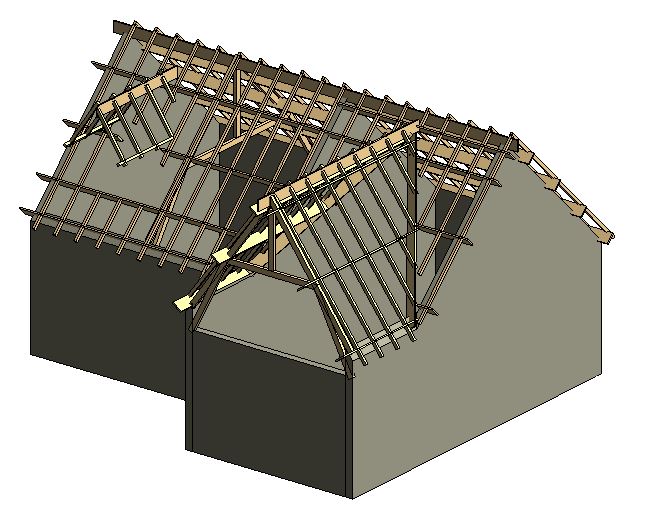

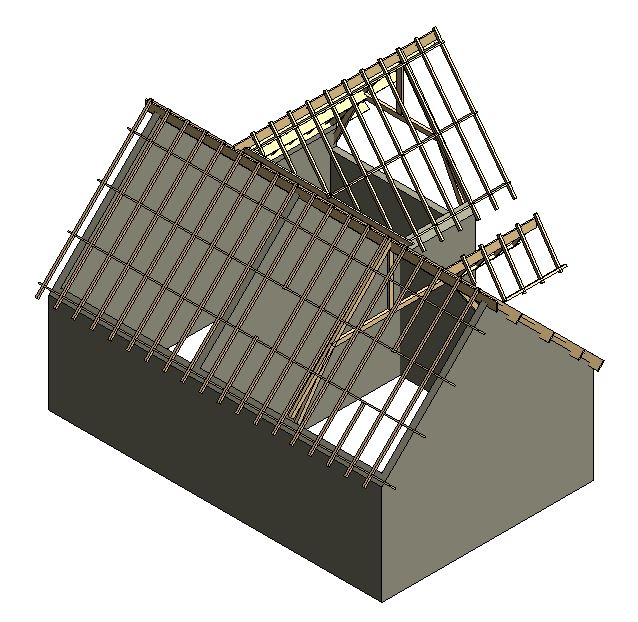

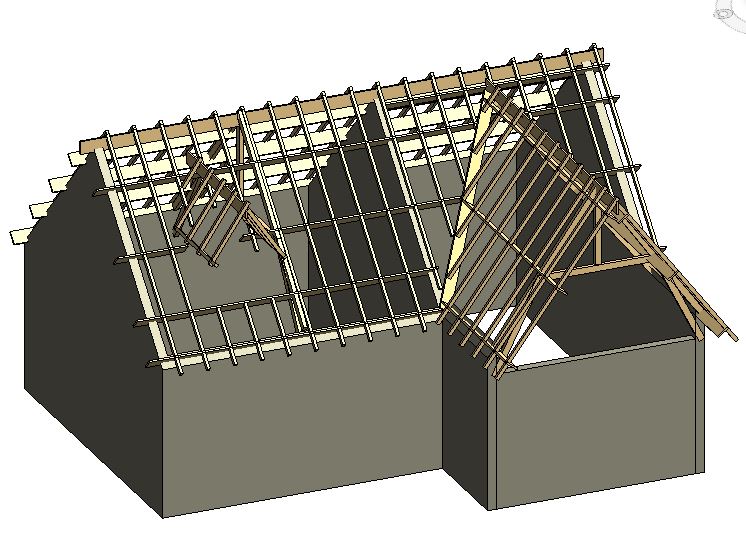

  2. Repérage - plan de charpente

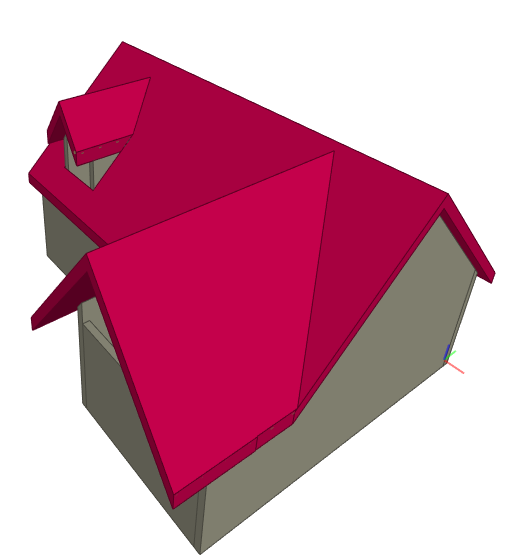

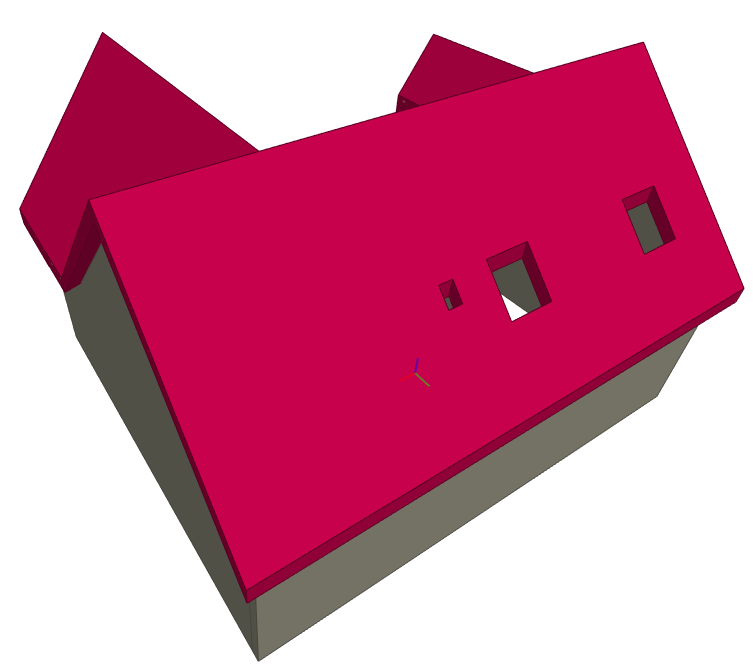

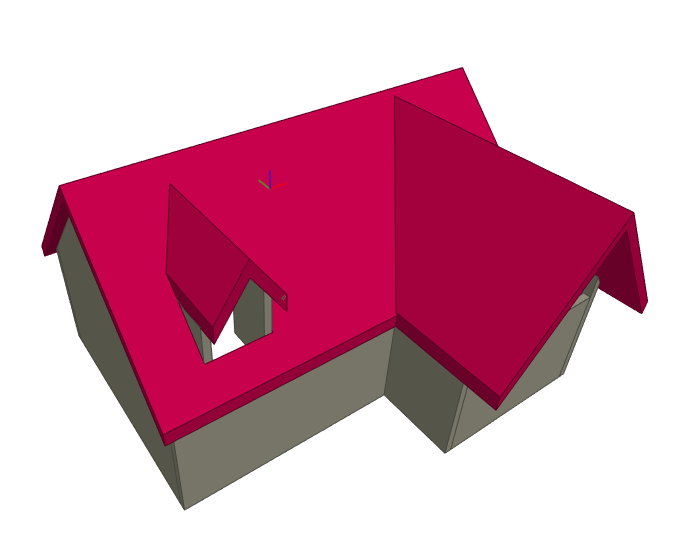

    Repérage - plan de couverture
  3. Proposer un canevas pour le LOT 02 CHARPENTE - COUVERTURE - ZINGUERIE.

DOCUMENTS RESSOURCES :

  1. PLANS & COUPE
  2. ÉLÉVATIONS

Descriptif charpente :

Charpente traditionnelle ferme/pannes/chevrons :

    Ferme intérieure et extérieure à entrait retroussé :
  • Eléments moisés : 65 * 165
  • Arbalétrier, jambe de force, poinçon : 10 * 160
    Pannes :
  • Portée maximale : 5 m
  • Panne sablière de 65x165 mm.
  • Panne intermédiaire et de faitage de 75x225 mm.
  • Panne support de faitage
    Chevrons :
  • Chevrons 63*75 mm ; portée 1.20 m (projection horizontale) si entr'axe 60 cm
  • Chevrons 80*100 mm ; portée 1.60 m (projection horizontale) si entr'axe 60 cm

Descriptif couverture - zinguerie :

    Couverture :
  • Ecran sous toiture
  • Tuile plate
  • Tuile de rive à rabat
  • Tuile d'égout sur liteau surélevé
  • Tuile faitière (cloisoir ventilé)
  • Tuile chatière
  • Tuile à douille
  • Noue à double tranchis de tuiles
  • Planche de rive en sapin de pays de 20x150 mm.
    Zinguerie :
  • Hébergement de pénétration avec besace
  • Gouttière
  • Descente EP
  • Dauphin
    Ouvrages particuliers :
  • Fenêtre de toit
suite

Suite du parcours - ANALYSE TECHNIQUE DE LA COUVERTURE.
