Séquence n°2 : CHARPENTE - COUVERTURE - ZINGUERIE

TD2 - CHARPENTE - COUVERTURE ZINGUERIE D'UN PÔLE MÉDICAL.

TD-C : ANALYSE TECHNIQUE DE LA COUVERTURE SELON LE DTU 40.23

Position

Economiste au sein d’un cabinet de maitrise d’œuvre, vous êtes chargé de faire l’analyse technique du lot Charpente/Couverture/Zinguerie afin de rédiger le CCTP. La démarche suivie sera celle étudiée précédemment sur le parcours Terrassement Gros Œuvre.

activité

Pour rappel vous devez vous référer aux plans et aux notices descriptives de la charpente et de la couverture TDA & B, ainsi qu’au canevas du lot page 4.

Ecran souple sous toiture

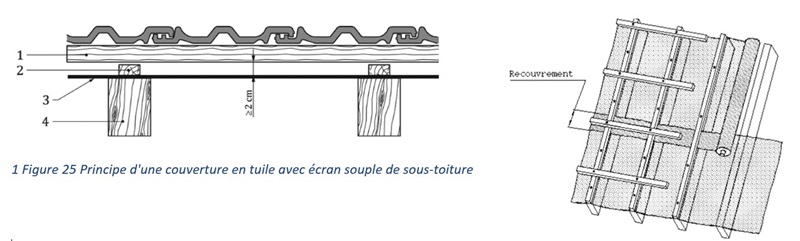

  1. Proposer ci-dessous la modification de ce détail afin d’incorporer le diaphragme de contreventement. Vous légenderez et coterez conformément à votre descriptif et à l’aide du DTU.
  2. Faire l’analyse technique de l’écran souple sous toiture.
      Matériaux :
      Mise en oeuvre :
      Caractéristiques / Performances :
      Mode de métré :
      Localisations :

Tuile de terre cuite à emboîtement et recouvrement

Faire l’analyse technique de la couverture tuile de terre cuite à emboîtement et recouvrement en partie courante.
Données du site : Site Normal ; Altitude 450 m ; Zone vent II ; Neige C2

  1. A l’aide du DTU, vérifier si la pente de la couverture du projet est admissible.
    (Citer le n° d’article et/ou le n° du tableau du DTU)
  2. A l’aide du DTU, du plan de charpente et des données du site, vous êtes chargé de déterminer la section des liteaux. Quelle sera l’espacement des liteaux, et leur mise en œuvre ?
    (Citer le n° d’article et/ou le n° du tableau du DTU)
  3. A l’aide du DTU, du plan de charpente et des données du site, vous êtes chargé de déterminer le mode de fixation des tuiles.
    (Citer le n° d’article et/ou le n° du tableau du DTU)
  4. Remplir le tableau d’analyse technique.
      Matériaux :
      Mise en oeuvre :
      Caractéristiques / Performances :
      Mode de métré :
      Localisations :

Suite

  1. A partir du DTU et des données du projet, faire un croquis à main levée coté et légendé de :
    La ligne d’égout
    Le faitage avec closoir ventilé
    La rive à rabat
  2. Remplir le tableau d’analyse technique.
      Matériaux :
      Mise en oeuvre :
      Caractéristiques / Performances :
      Mode de métré :
      Localisations :
suite

Suite du parcours - CARNET DE DÉTAILS.
