Séquence n°2 : CHARPENTE - COUVERTURE - ZINGUERIE

TD2 - CHARPENTE - COUVERTURE ZINGUERIE D'UN PÔLE MÉDICAL.

TD-A : REPÉRAGE CHARPENTE ET CANEVAS

Position

Economiste au sein d’un cabinet de maitrise d’œuvre, vous êtes chargé de faire l’analyse technique du lot Charpente/Couverture/Zinguerie afin de rédiger le CCTP. La démarche suivie sera celle étudiée précédemment sur le parcours Terrassement Gros Œuvre.

Descriptif charpente

Charpente traditionnelle ferme/pannes/chevrons :

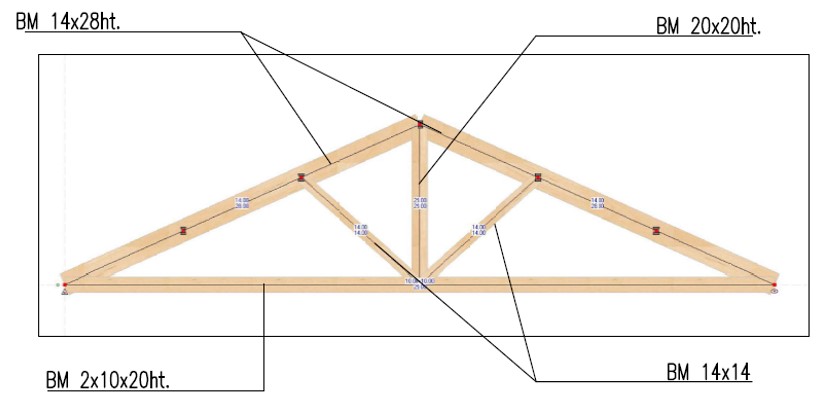

    Ferme à entrait moisé :
  • Fixation par assemblage
    Pannes : (faîtière, intermédiaire, sablière)
  • Pannes BM 14 * 26
    Chevrons :
  • Chevrons 80*60 mm
    Diaphragme :
  • Panneau OSB 22 mm
activité

    REPERAGE

  1. Sur le plan de charpente fourni, faire le repérage des différents ouvrages de charpente. Vous utiliserez des couleurs.
    2. PLan de charpente

    CANEVAS

  2. Proposer le chapitre II du canevas pour le LOT 04 CHARPENTE - COUVERTURE – ZINGUERIE correspondant à la charpente.

suite

Suite du parcours - REPÉRAGE COUVERTURE / ZINGUERIE ET CANEVAS.
