PARCOURS : TERRASSEMENT - GROS OEUVRE

CONSTRUCTION DE 4 LOGEMENTS INDIVIDUELS LOCATIFS SOCIAUX

L'ANALYSE TECHNIQUE

Pour mener à bien l’analyse technique il va falloir se poser un certain nombre de questions. Mais d’abord, y a-t-il besoin d’une analyse systématique ? Non, certains articles peuvent être rédigé sans passer par une analyse. Une grande majorité des articles des généralités par exemple, mais pas seulement. Alors quels sont les articles qui nécessitent une analyse ? Eh bien les articles qui dépendent de paramètres qui changent en fonction du lot, (exemple : limites de prestations, consistance des travaux) ou bien les articles pour les ouvrages ayant différents procédés ou caractéristiques pour un même résultat (exemple : murs, planchers, charpente, menuiserie extérieures, cloison, etc.) Pour tous les exemples cités, il y a plusieurs choix possibles que seule l’analyse pourra départager. Cette analyse sera donc menée par une suite de questions et les réponses seront compilées dans un tableau dont la forme peut être la suivante. (Cette présentation n’est pas imposée, et le prescripteur pourra à tout moment faire évoluer la présentation.) L’objectif étant la rédaction du CCTP et des articles, le tableau s’articule autour des 3 questions de base, En quoi ? Comment ? et Où ? Chaque ligne du tableau permettra l’écriture des articles du CCTP

Méthode pour rédiger un article

Pour bien situé cette partie de la prescription, il convient de faire un rappel des choses qui ont déjà était faites et vue par l’économiste. Quand on rédige le CCTP, nous sommes en phase PRO. Nous avons donc un allotissement, une notice descriptive, des plans et un canevas. Ces pièces sont donc obligatoirement à disposition de l’économiste, et il s’y réfère toujours.

Prenons un exemple : le prescripteur doit rédiger l’article pour la réalisation d’un mur de façade du lot gros oeuvre.

• L'allotissement donne le n° du lot gros oeuvre : LOT 01-GROS OEUVRE
• La notice descriptive precise le procede pour realiser le mur : Brique de terre cuite �'monomur'
• Les plans donnent l'epaisseur du mur : épaisseur = 20cm
• Le canevas donne les différents articles à prescrire

Pour chaque colonne de notre tableau nous allons avoir la démarche suivante :

Désignation ?

Voir canevas, ou le repérage : MACONNERIE DE TERRE CUITE (MONOMUR) ép : 20cm

Matériaux /Composants ?

Donné par les plans, ou par la notice ou suite à une recherche justifiée.

Que dit la notice descriptive ?

« Ensemble des élévations des bâtiments par maçonneries en brique de terre cuite type monomur »

Que dit le cours ?

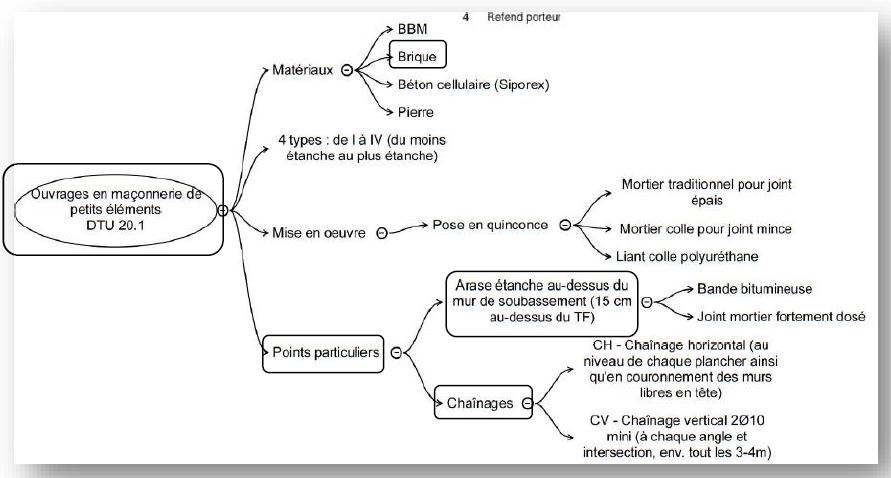

(Cf. carte mentale des parois verticales) bien regarder les points particuliers.

Doit-on parler de l’arase étanche ?
Regarder dans le canevas si l’article existe. S’il n’existe pas, il est plus judicieux de le créer.
L’arase est un ouvrage différent avec son mode de métré propre.
Doit-on parler des chainages ?
Le chainage horizontal sera étudié lors de l’analyse des planchers donc pas ici.
Le chainage vertical est à étudier car il est intégré dans les murs. Il est réalisé grâce à des briques d’angles et des briques spéciales dans lesquelles est coulé du béton armé. Armatures de type HA.
Doit-on parler des linteaux ?
Deux possibilités, soit on l’intègre dans l’article des maçonneries, soit on crée un article. Dans cet exemple nous allons choisir de l’intégrer dans l’article. Il sera réalisé en béton armé coffré grâce à des briques en « U ».

On note donc dans la colonne matériaux et composants :

• Briques de terre cuite de 20 cm d’épaisseur
• Briques d’angles et spéciales pour la réalisation des chainages et raidisseur verticaux.
• Briques en « U » pour linteaux.
• Béton armé.
• Armatures de type HA.

Mise en oeuvre ?

Donné par les DTU si la méthode est traditionnelle, sinon par des avis techniques ou autre.

Que dit le cours ?

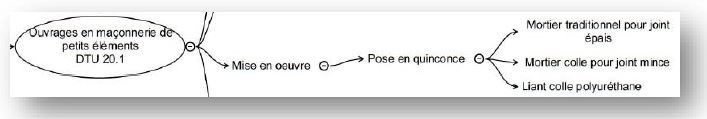

(Cf. carte mentale des parois verticales)

On note donc dans la colonne mise en oeuvre :

• Pose en quinconce, hourdage au mortier colle pour joint mince ; (car nous sommes en monomur)

Caractéristiques/Performances ?

Les briques monomur ont une caractéristique thermique, il peut y avoir une valeur donnée dans la notice thermique sinon il faut préciser résistance selon l’étude thermique.

Raidisseurs, chainage et linteaux : Pourcentage et mise en oeuvre des aciers à justifier selon étude du BET structure.

On note donc dans la colonne caractéristiques/Performances :

• Résistance thermique des briques selon étude du BET thermique
• Pourcentage et mise en oeuvre des aciers à justifier selon étude du BET structure.

Localisation ?

Faire une recherche précise sur les plans, s’aider des repérages réalisés.

On note donc dans la colonne localisation :

• Ensemble des murs de façades et des refends intérieurs des logements.

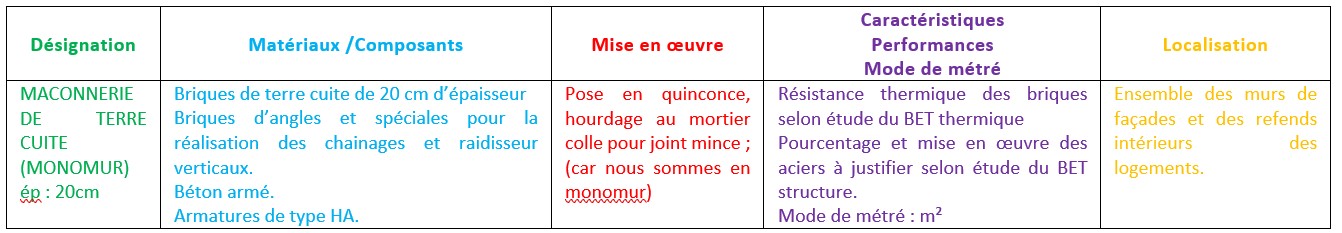

Le tableau qui est rempli au fur et à mesure donne donc :

On peut donc proposer l’article suivant :

01.02.XX MACONNERIE DE TERRE CUITE (MONOMUR) ép : 20cm.

L’Entrepreneur aura à sa charge la fourniture et la mise en oeuvre :
• De murs en maçonnerie en brique de terre cuite type « monomur » de 20cm d’épaisseur.
• De chainage verticaux et raidisseurs en béton armé avec utilisation de briques d’angles et briques spéciales avec incorporation d’armatures de type HA.
• De linteaux en béton armé coffrés avec des briques en « U ».

La mise en oeuvre des blocs se fera en quinconce hourdés au mortier colle pour joint mince soigneusement exécutés. L’entrepreneur prendra le plus grand soin à la réalisation du premier rang de briques.

Caractéristiques :
Résistance thermique des briques selon étude du BET thermique
Pourcentage et mise en oeuvre des aciers selon étude du BET structure.

Mode de métré : m²

Localisation :
Ensemble des murs de façades et des refends intérieurs des logements.

Rédiger les articles suivants :

1. Présentation de l'opération
2. Consistance des travaux
3. Limites des prestations
4. Chainage horizontal
5. Arase étanche
6. Murs en maçonnerie de brique monomur
7. Dalle pleine
8. Chainage horizontal
